Thiết bị ngưng tụ là một trong những bộ phận quan trọng trong hệ thống nhiệt – lạnh. Nhờ cấu tạo và nguyên lý làm việc đặc biệt, thiết bị này không chỉ giúp nâng cao hiệu quả vận hành mà còn được ứng dụng rộng rãi trong công nghiệp. Trong bài viết dưới đây, Kim Trường Phúc sẽ chia sẻ đến bạn những kiến thức quan trọng về thiết bị ngưng tụ, giúp doanh nghiệp dễ dàng lựa chọn giải pháp tối ưu và hiệu quả nhất.

1. Thiết bị ngưng tụ là gì?

Thiết bị ngưng tụ (Condenser) là một dạng thiết bị trao đổi nhiệt có vai trò thiết yếu trong các hệ thống nhiệt, đặc biệt là hệ thống làm lạnh, hệ thống ngưng hơi nước sau tuabin trong các nhà máy nhiệt điện, lò hơi công nghiệp và nhiều quy trình công nghiệp khác.

Chức năng chính của thiết bị này là thực hiện quá trình chuyển pha môi chất từ trạng thái hơi (gas phase) sang trạng thái lỏng (liquid phase) thông qua việc thải nhiệt ra môi trường làm mát như nước hoặc không khí. Quá trình giải nhiệt này diễn ra liên tục, giúp duy trì chu trình hoạt động ổn định và hiệu quả của toàn bộ hệ thống.

Thiết bị ngưng tụ là thiết bị trao đổi nhiệt có vai trò thiết yếu trong các hệ thống nhiệt

Thiết bị ngưng tụ là thiết bị trao đổi nhiệt
có vai trò thiết yếu trong các hệ thống nhiệt

2. Cấu tạo của thiết bị ngưng tụ

Hiện nay có nhiều loại, kiểu dáng thiết bị ngưng tụ khác nhau khác nhau tùy theo ứng dụng, thiết bị ngưng tụ cơ bản được hình thành từ 4 phần chính sau:

Dàn ống trao đổi nhiệt (Tube bundle): Bộ phận chính nơi diễn ra quá trình trao đổi nhiệt, gồm nhiều ống trao đổi nhiệt bằng đồng, inox, titan, carbon steel...;
Vỏ( shell): Là thân chính bao bọc toàn bộ dàn ống, bằng thép cacbon, thép không gỉ, hoặc đồng (với môi chất đặc biệt). Có đầu vào hơi (hơi bão hòa, hơi freon, hơi nước, NH₃, v.v.) và đầu ra nước ngưng
Tấm ống (Tube sheet): Dạng đĩa thép dày, khoan lỗ cố định các ống trao đổi nhiệt, cần hàn kín hoặc ép kín bằng gioăng để tránh rò rỉ giữa hai môi trường.
Nắp đầu (End cover / Channel head): Được gắn ở hai đầu thiết bị, tạo buồng phân phối nước vào – ra các ống. có thể tháo rời để vệ sinh bên trong ống.
Một số thiết kế dùng vách ngăn trong nắp để chia nước chảy qua nhiều lượt (multi-pass).

3. Nhiệm vụ của thiết bị ngưng tụ

Thiết bị ngưng tụ có chức năng chuyển hóa khí quá nhiệt thoát ra từ máy nén thành môi chất lạnh ở dạng lỏng( ứng dụng trong hệ thống ĐHKK). Hiệu suất hoạt động của thiết bị này tác động trực tiếp đến áp suất cũng như nhiệt độ ngưng tụ, qua đó ảnh hưởng sâu rộng đến cả hiệu quả vận hành và mức độ an toàn của hệ thống lạnh.

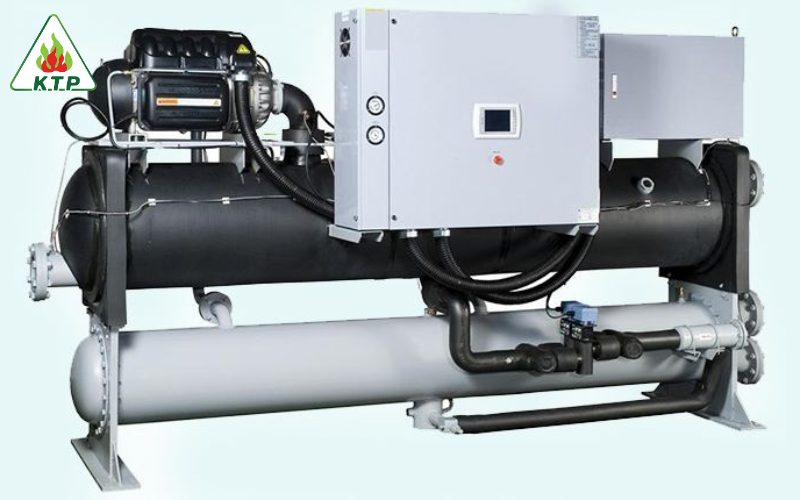

Thiết bị ngưng tụ có nhiệm vụ chuyển hóa khí quá nhiệt từ
máy nén thành môi chất lạnh ở dạng lỏng (Ứng dụng trong ĐHKK)

Khi thiết bị ngưng tụ vận hành không đạt hiệu quả, các thông số vận hành sẽ biến đổi theo hướng bất lợi, cụ thể:

Công suất làm lạnh suy giảm, tổn thất qua van tiết lưu gia tăng;
Nhiệt độ kết thúc chu trình nén tăng cao;
Công suất nén tăng lên, nguy cơ quá tải động cơ;
Độ an toàn giảm do áp suất vùng cao áp tăng, rơ le áp suất cao có thể kích hoạt dừng máy nén, van bảo vệ có nguy cơ mở;
Nhiệt độ vận hành cao gây ảnh hưởng xấu đến dầu bôi trơn, có thể dẫn đến hiện tượng cháy dầu.

4. Phân loại thiết bị ngưng tụ trong hệ thống lạnh

Trên thực tế, thiết bị ngưng tụ được phân thành nhiều nhóm dựa trên phương thức làm mát và đặc điểm kỹ thuật. Mỗi loại có ưu thế riêng biệt phù hợp với các ứng dụng và quy mô khác nhau.

4.1. Thiết bị ngưng tụ làm mát bằng không khí

Cấu tạo: Loại thiết bị này thường bao gồm ống đồng hoặc ống nhôm được gắn kết chặt chẽ với các cánh tản nhiệt làm từ nhôm hoặc hợp kim nhôm nhằm gia tăng diện tích trao đổi nhiệt. Một hoặc nhiều quạt hướng trục hoặc quạt ly tâm được bố trí để tạo luồng không khí cưỡng bức đi qua bó ống, từ đó mang nhiệt thoát ra ngoài môi trường.

Đặc điểm nổi bật:

Phương thức làm mát: Có thể sử dụng đối lưu cưỡng bức (nhờ quạt) hoặc đối lưu tự nhiên. Tuy nhiên, khả năng làm mát bằng không khí thường có hiệu quả thấp hơn so với các phương án sử dụng nước.
Kích thước và công suất: Phù hợp với các hệ thống lạnh quy mô nhỏ và trung bình. Với hệ thống công suất lớn, thiết bị trở nên cồng kềnh và chiếm diện tích đáng kể.


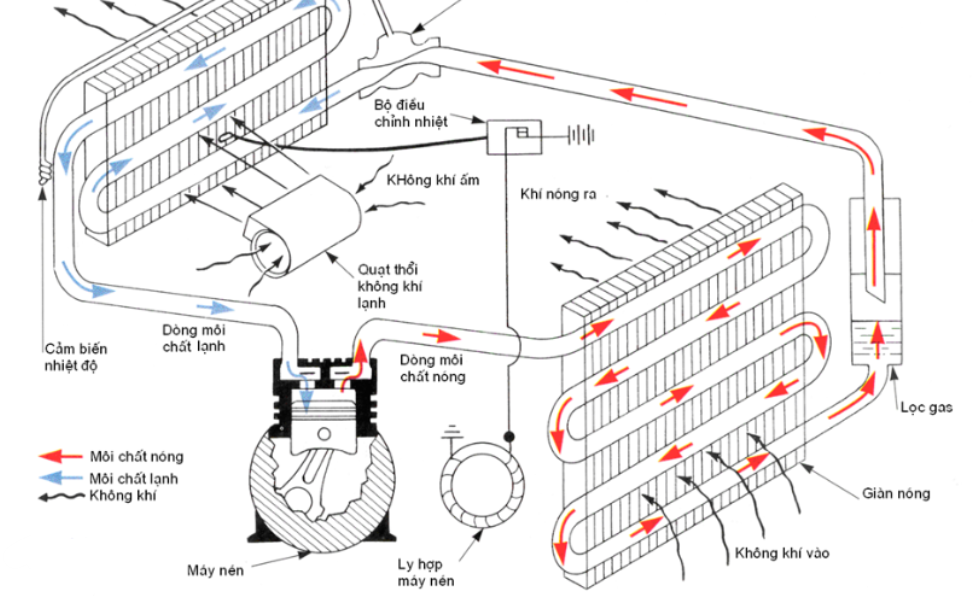

Thiết bị ngưng tụ làm mát bằng không khí

Nguyên lý hoạt động:

Làm mát hơi quá nhiệt: Hơi môi chất từ máy nén được làm giảm nhiệt độ từ nhiệt độ cuối chu trình nén về nhiệt độ ngưng tụ (Tk), chuyển sang trạng thái bão hòa khô (x=1) trong điều kiện áp suất không đổi.
Ngưng tụ: Môi chất ở trạng thái bão hòa khô chuyển pha từ hơi sang lỏng (x=0) trong điều kiện áp suất và nhiệt độ không đổi (Pk = const; Tk = const).
Làm quá lạnh: Giai đoạn này làm giảm nhiệt độ môi chất từ nhiệt độ ngưng tụ Tk xuống nhiệt độ quá lạnh Tql (Tk > Tql). Mặc dù không phải lúc nào cũng có trong các hệ thống lạnh công nghiệp, nhưng khi được áp dụng sẽ góp phần nâng cao năng suất riêng của chu trình lạnh.

Thiết bị ngưng tụ

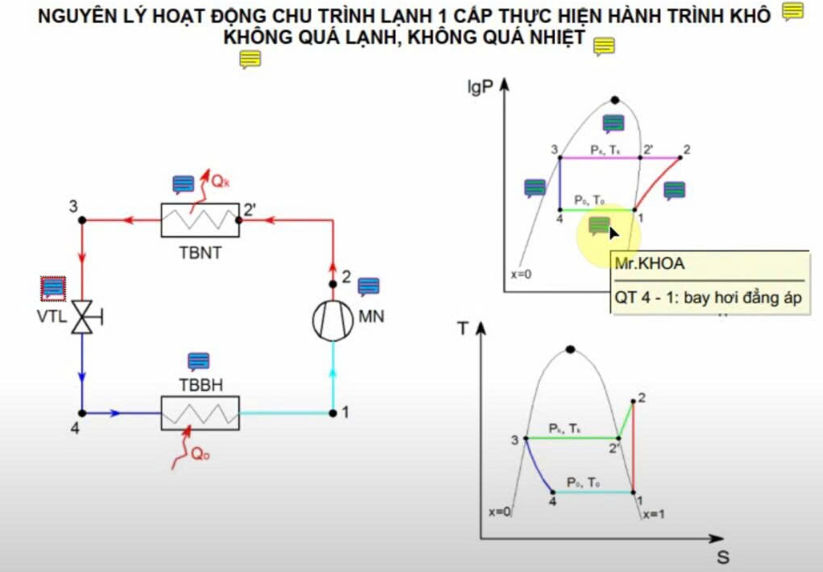

Chu trình lạnh 1 cấp cơ bản ứng dụng trong hệ thống điều hòa không khí

Ứng dụng: Thường được triển khai trong các hệ thống lạnh dân dụng và công nghiệp quy mô vừa và nhỏ như máy lạnh cục bộ, điều hòa không khí, tủ trữ lạnh công nghiệp, hoặc những khu vực khan hiếm nước hoặc không có khả năng cấp thoát nước.

4.2. Thiết bị ngưng tụ làm mát bằng nước

Cấu tạo:

a) Ống lồng ống (Double-tube/Coaxial condenser)

Gồm hai ống đồng hoặc thép được lồng vào nhau theo kiểu xoắn hoặc thẳng. Môi chất di chuyển trong ống bên trong, nước làm mát chảy trong ống bên ngoài hoặc ngược lại.

Ưu điểm: Thiết kế gọn nhẹ, dễ sản xuất, phù hợp với hệ thống công suất nhỏ.
Nhược điểm: Khó làm vệ sinh, hiệu suất bị hạn chế do diện tích truyền nhiệt nhỏ.

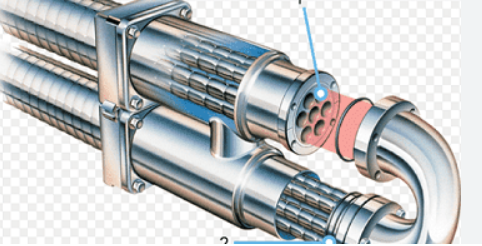

Ống lồng ống

b) Ống vỏ (Shell & Tube)

Đây là một trong những loại phổ biến trong công nghiệp. Môi chất lạnh lưu thông qua không gian bên trong vỏ (shell), trong khi nước làm mát chảy trong các ống trao đổi nhiệt bên trong. Các vách ngăn (baffle) được bố trí để kéo dài quãng đường di chuyển và tạo nhiễu động, giúp cải thiện hiệu suất truyền nhiệt.

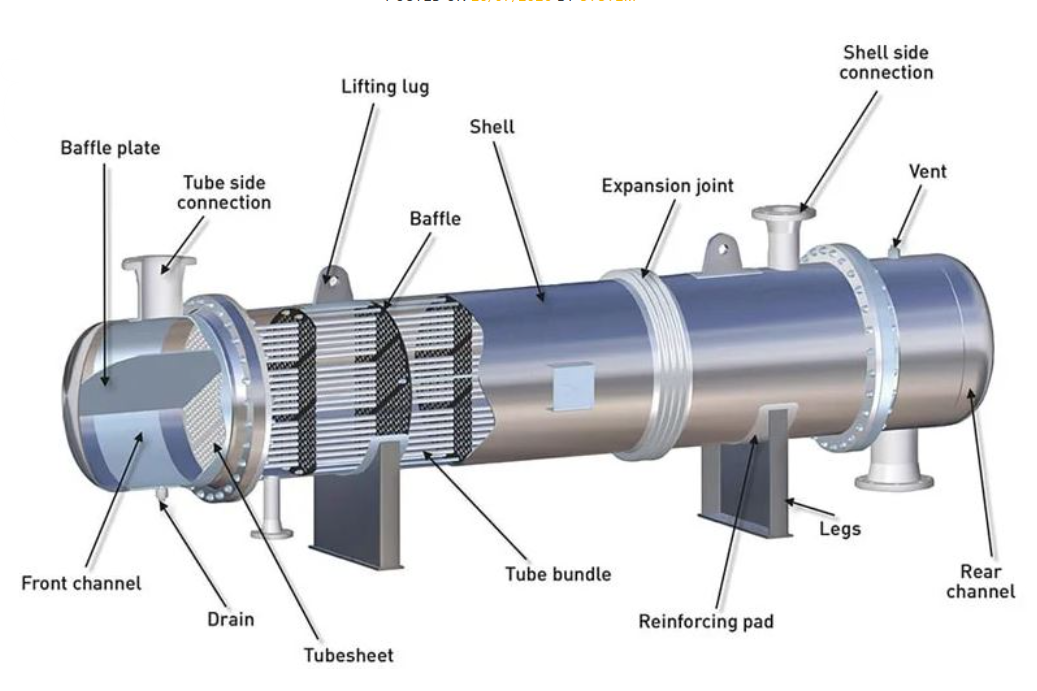

Ống vỏ (Shell & Tube)

Ưu điểm: Độ bền cao, dễ tháo lắp bảo dưỡng, thích hợp với công suất lớn.
Nhược điểm: Kích thước lớn, đòi hỏi hệ thống xử lý nước tốt để ngăn ngừa cặn bẩn.

c) Dạng tấm bản (Plate heat exchanger)

Được cấu tạo từ các tấm kim loại dạng sóng ép chặt tạo thành các kênh riêng biệt cho môi chất và nước đi qua xen kẽ.

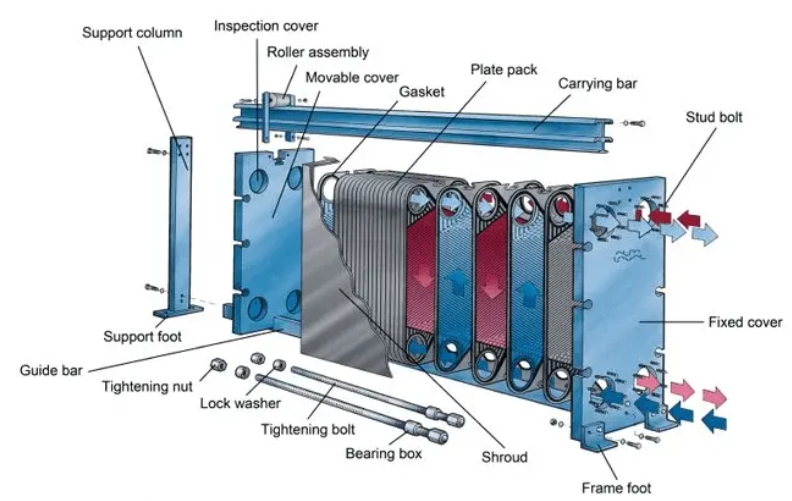

Dạng tấm bản

Nguyên lý hoạt động: Nước làm mát chảy liên tục qua các ống hoặc kênh, đưa nhiệt từ môi chất ngưng tụ ra bên ngoài. Nước thường được làm mát lại và tuần hoàn qua hệ thống tháp giải nhiệt (cooling tower).

Ưu điểm:

Hiệu suất truyền nhiệt cao nhờ hệ số trao đổi nhiệt của nước lớn;
Ổn định hơn so với loại làm mát bằng không khí, ít chịu ảnh hưởng từ điều kiện môi trường;
Thiết kế nhỏ gọn hơn air-cooled khi cùng công suất.

Nhược điểm:

Đòi hỏi hệ thống cấp, lọc và xử lý nước phức tạp;
Phát sinh thêm chi phí đầu tư, vận hành cho tháp giải nhiệt, hóa chất xử lý nước, bơm tuần hoàn;
Dễ bị ăn mòn, cặn bẩn làm giảm hiệu suất và tuổi thọ thiết bị nếu không được kiểm soát chặt chẽ.

Ứng dụng: Thích hợp sử dụng rộng rãi trong hệ thống lạnh công nghiệp có công suất lớn như nhà máy chế biến thực phẩm, nhà máy hóa chất, chiller và điện lực, nơi có nguồn nước sẵn có và yêu cầu hiệu suất cao.

4.3. Thiết bị ngưng tụ bay hơi

Cấu tạo:

Thiết bị này kết hợp ưu điểm của cả bình ngưng giải nhiệt bằng nước và không khí, bao gồm:

Dàn ống trao đổi nhiệt (môi chất lạnh di chuyển bên trong);
Quạt gió cưỡng bức;
Hệ thống vòi phun nước lên bề mặt ống;
Bể nước tuần hoàn;
Tấm chắn giọt ngăn thất thoát nước ra môi trường.

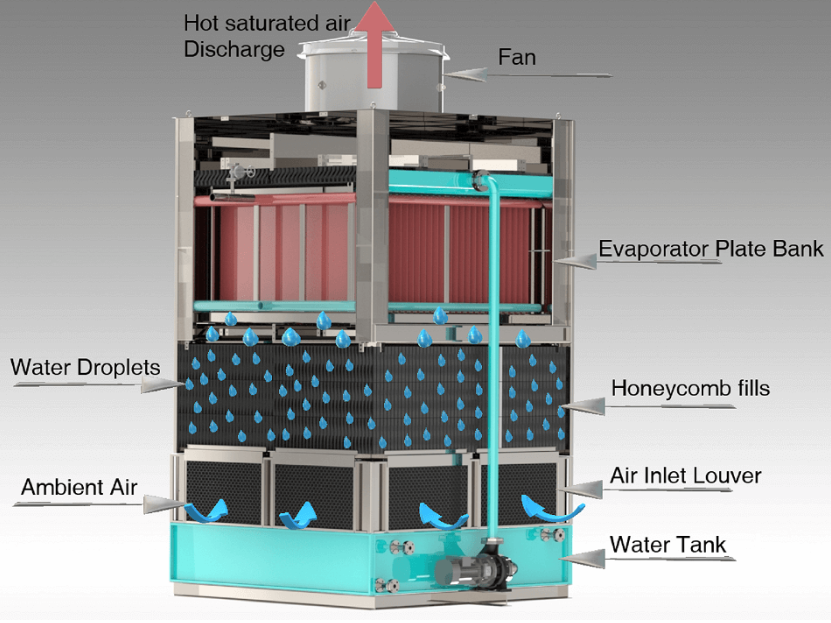

Thiết bị ngưng tụ bay hơi

Nguyên lý hoạt động:

Nước được phun đều lên dàn ống trao đổi nhiệt. Khi không khí lưu thông cưỡng bức đi qua, một phần nước sẽ bay hơi, mang theo nhiệt từ môi chất thoát ra ngoài. Quá trình bay hơi nước tiêu hao một lượng lớn nhiệt ẩn, giúp hạ nhiệt hiệu quả cho dàn ống. Đây là cơ chế làm mát kết hợp cả đối lưu không khí và bay hơi nước.

Ưu điểm:

Có hiệu suất cao nhất trong ba loại thiết bị ngưng nhờ tận dụng tốt nhiệt ẩn bay hơi;
Vận hành tương đối ổn định trong môi trường khắc nghiệt.

Nhược điểm:

Thiết kế và vận hành phức tạp hơn, cần điều khiển mực nước, hệ thống lọc, xả đáy định kỳ;
Nước bay hơi liên tục cần bổ sung thường xuyên, dễ phát sinh cặn bẩn và ăn mòn, đặc biệt tại vị trí bốc hơi mạnh;
Yêu cầu định kỳ bảo trì, nếu không hiệu suất sẽ bị sụt giảm nhanh chóng.

Ứng dụng: Phù hợp cho các hệ thống công nghiệp có công suất rất lớn như nhà máy điện, hóa dầu, kho lạnh quy mô từ hàng chục cho đến hàng trăm tấn lạnh hoặc trung tâm dữ liệu, những nơi cần hiệu suất cao và tiết kiệm năng lượng.

5. Thiết bị ngưng tụ trong nhà máy nhiệt điện

Hơi nước ở trạng thái bão hòa sau tua-bin được chuyển hóa thành trạng thái lỏng ở phía ngoài ống, trong khi nước làm mát lưu chuyển bên trong ống nhỏ. Thông thường, thiết bị ngưng tụ được chia làm 4 pass để tối ưu hóa bố trí đường ống nước làm mát. Mục tiêu chính là hình thành và duy trì áp suất (chân không) sau tua-bin đồng thời thu hồi nước ngưng sạch để cung cấp cho lò hơi.

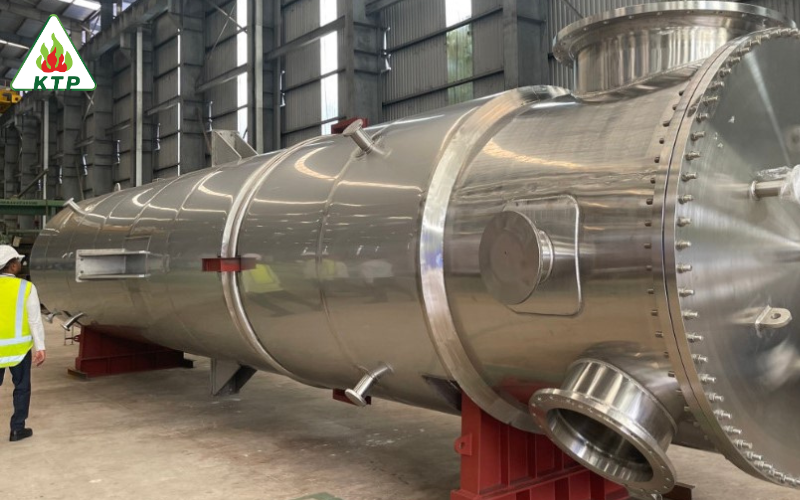

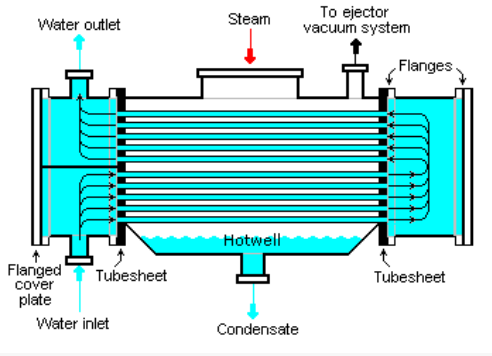

Thiết bị ngưng tụ (bình ngưng) ứng dụng trong nhà máy nhiệt điện

Áp suất ngưng tụ sau tua-bin được xác định bởi khả năng ngưng tụ hơi nước thành nước ngưng của bình ngưng. Nếu thiếu nước làm mát, khối lượng hơi ngưng tụ sẽ giảm dẫn đến áp suất ngưng tụ tăng nhanh chóng. Một yếu tố khác tác động đến áp suất bình ngưng là mức độ lọt khí không ngưng vào bình ngưng.

Do thiết bị hoạt động ở điều kiện áp âm nên khả năng không khí bên ngoài xâm nhập rất cao. Khí không sẽ làm suy giảm khả năng trao đổi nhiệt giữa hơi và vách ống, dẫn đến hệ số truyền nhiệt bị giảm. Do đó trong trường hợp này, cung cấp đủ lượng nước làm mát để giải nhiệt nhưng không hút khí không ngưng ra khỏi bình thì cũng gây tăng áp suất.

Áp suất bình ngưng đóng vai trò vô cùng quan trọng trong việc tiết kiệm năng lượng cho dòng hơi sau tua-bin. Độ khô hơi bão hòa vào bình ngưng thường nằm trong khoảng 88 – 92%. Khi độ khô hơi hoặc áp suất ngưng tụ càng giảm thì thể tích riêng của hơi nước càng giảm. Và độ khô của hơi càng giảm sẽ làm mài mòn cánh tua-bin ở những tầng cuối càng lớn.

Hơi bão hòa trong bình ngưng được chuyển hóa về trạng thái lỏng bằng cách truyền nhiệt cho nước làm mát với độ chênh lệch vào và ra là 32 – 39°C. Hơi ngưng về bầu chứa nước ở bình ngưng với nhiệt độ không đổi là 46,8°C, sau đó được bơm ngưng vận chuyển qua bộ trao đổi nhiệt hơi chèn, hơi Ejector - đóng vai trò là chất nhận nhiệt một phần để tận dụng nhiệt từ hơi chèn, hơi ejector rồi di chuyển tới bình khử khí.

Sau khi qua bộ trao đổi nhiệt, hơi chèn/hơi ejector thì độ tăng nhiệt độ của nước ngưng lên khoảng 3 – 5°C thành 49°C. Vì nước trong thiết bị ngưng ở trạng thái sôi nên bơm ngưng cần được đặt thấp hơn so với mặt của chất lỏng trong bình ít nhất 2m để tránh xâm thực cho bơm nước.

6. Ứng dụng của thiết bị ngưng tụ trong công nghiệp

Thiết bị ngưng tụ là thành phần không thể thiếu trong nhiều lĩnh vực công nghiệp với vai trò duy trì chu trình nhiệt, nâng cao hiệu suất và kiểm soát quá trình sản xuất. Tùy thuộc vào môi trường hoạt động, yêu cầu kỹ thuật và đặc thù ngành nghề mà từng loại thiết bị ngưng tụ sẽ phát huy thế mạnh riêng:

Ngành lạnh công nghiệp: thiết bị ngưng tụ đảm nhiệm việc giải nhiệt cho môi chất lạnh sau khi nén, duy trì hiệu quả trao đổi nhiệt cho toàn bộ chu trình lạnh.
Ngành hóa chất và dầu khí: Thiết bị ngưng tụ giúp ngưng tụ các hợp chất giá trị cao từ hơi, kiểm soát áp suất và nhiệt độ, giữ ổn định cho quy trình hóa học, quy trình sản suất, bảo quản. Một số hệ thống còn sử dụng thiết bị trao đổi nhiệt dạng tấm để tận dụng diện tích lắp đặt.
Ngành năng lượng (nhà máy điện): Trong chu trình sinh hơi nước và phát điện của nhà máy nhiệt điện, điện hạt nhân, bình ngưng đóng vai trò ngưng tụ hơi sau tua-bin, nhằm duy trì độ chân không phía sau tua-bin (tăng hiệu suất chu trình Rankine). Đồng thời, giúp thu hồi nước cấp vào lò hơi, đảm bảo tuần hoàn khép kín.
Ngành chế biến thực phẩm và đồ uống: Thiết bị ngưng tụ giúp duy trì nhiệt độ ổn định. Điều này rất quan trọng trong việc đảm bảo chất lượng và kéo dài thời gian bảo quản sản phẩm.
Ngành dược phẩm: Đảm bảo môi trường sản xuất luôn ổn định về mặt nhiệt độ và độ ẩm. Trong các phòng vô trùng hoặc dây chuyền sản xuất thuốc, thiết bị ngưng tụ là một phần quan trọng trong hệ thống kiểm soát khí hậu.

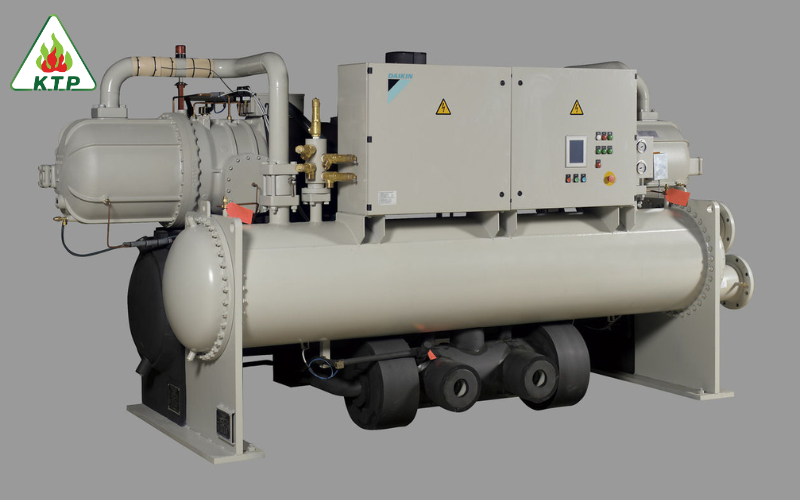

Thiết bị ngưng tụ được ứng dụng trong nhiều lĩnh vực công nghiệp nhằm nâng cao hiệu suất hoạt động

Thiết bị ngưng tụ là một bộ phận không thể thiếu trong các hệ thống nhiệt và làm lạnh hiện đại, đóng vai trò quyết định đến hiệu suất và chi phí vận hành của toàn bộ quy trình. Việc lựa chọn đúng loại bình ngưng phù hợp với quy mô công suất và điều kiện lắp đặt sẽ giúp doanh nghiệp tối ưu hóa hoạt động và giảm thiểu chi phí năng lượng. Để được tư vấn chi tiết về giải pháp thiết bị ngưng tụ cho hệ thống lò hơi công nghiệp, hãy liên hệ ngay với các chuyên gia của Kim Trường Phúc!
