Ống thủy lò hơi là bộ phận không thể thiếu trong hệ thống lò hơi, có chức năng hiển thị mực nước thực tế bên trong buồng đốt để người vận hành dễ dàng theo dõi và kiểm soát. Nhờ ống thủy, việc điều chỉnh lượng nước trở nên chính xác hơn, giúp đảm bảo an toàn, hạn chế rủi ro và duy trì hiệu suất hoạt động ổn định. Hãy cùng Kim Trường Phúc tìm hiểu thông tin chi tiết về thiết bị này trong nội dung dưới đây nhé!

1. Ống thủy lò hơi là gì?

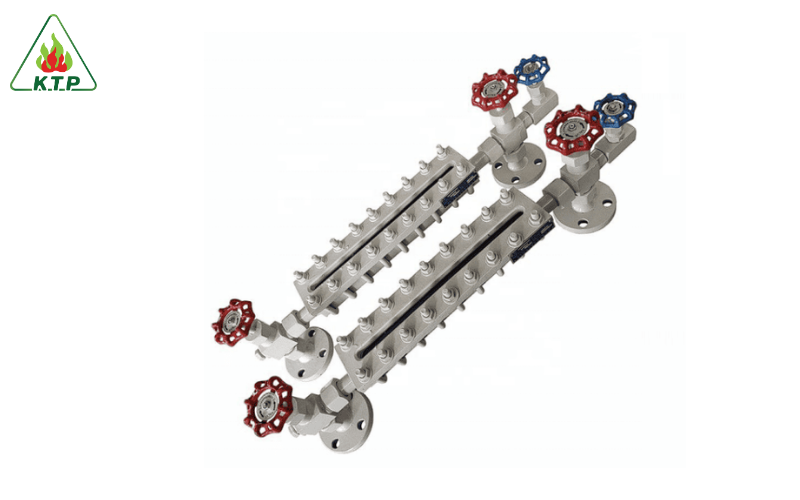

Ống thủy lò hơi là một thiết bị chuyên dụng được lắp đặt cho các loại lò hơi, nồi hơi, lò sấy nhằm mục đích quan sát mức chất lỏng bên trong. Thiết bị này còn được gọi bằng nhiều tên khác nhau như kính thủy lò hơi, kính quan sát mực nước.

Được chế tạo với khả năng chịu nhiệt độ cao và áp suất lớn, ống thủy lò hơi giúp người vận hành kiểm soát chính xác mức nước trong hệ thống, từ đó đảm bảo an toàn và duy trì hiệu suất hoạt động tối ưu. Trong thực tế, nhiều sự cố lò hơi nghiêm trọng liên quan đến các vấn đề như tăng áp quá mức hoặc thừa/thiếu nước. Nhờ có ống thủy, các vấn đề này có thể được phát hiện và khắc phục kịp thời.


Ống thủy lò hơi được thiết kế để quan sát mức chất lỏng được chứa bên trong lò

2. Cấu tạo của ống thủy lò hơi

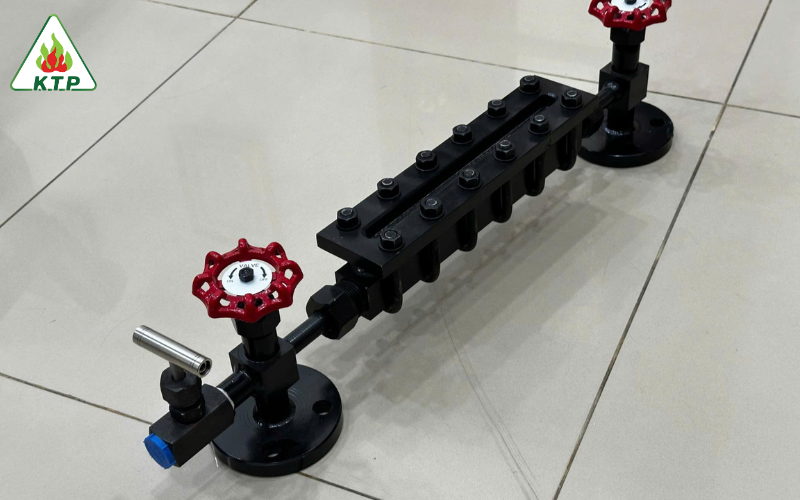

Kính thủy nồi hơi có cấu tạo tương đối đơn giản nhưng hoạt động hiệu quả, bao gồm các bộ phận chính sau:

Phần kính: Là bộ phận trong suốt được làm từ kính chịu nhiệt độ cao (kính Borosilicate hoặc Aluminosilicate). Bộ phận này cho phép người vận hành quan sát trực tiếp mức chất lỏng bên trong hệ thống.
Thân kính thủy: Là một khối thân van được chế tạo từ thép đúc hoặc thép không gỉ, có nhiệm vụ chứa và bảo vệ các bộ phận bên trong.
Gioăng đệm: Đóng vai trò làm kín giữa thân và kính của ống thủy, ngăn chặn rò rỉ. Gioăng đệm cũng là một lớp bảo vệ giúp giảm thiểu tác động lên kính.
Mặt bích hoặc ren: Được sử dụng để kết nối kính thủy với các bộ phận khác trong hệ thống.
Bu lông và đai ốc: Giúp kết nối và cố định các bộ phận của ống thủy một cách chắc chắn.


Kính thuỷ lò hơi có cấu tạo tương đối đơn giản

3. Nguyên lý hoạt động của ống thủy lò hơi

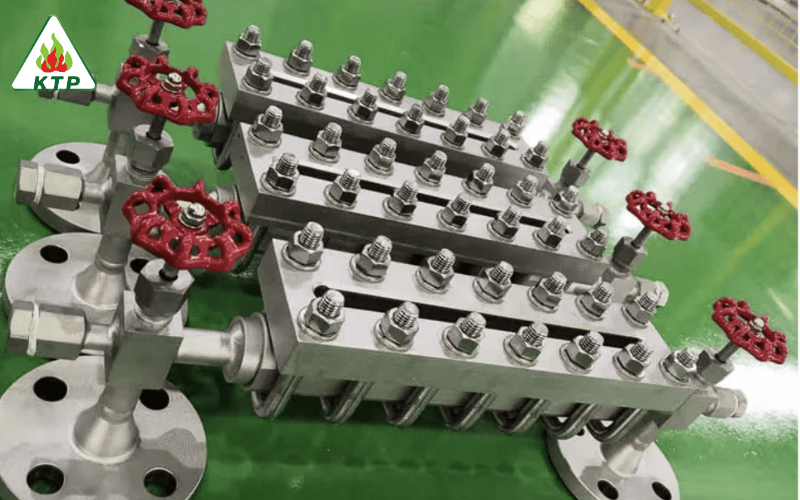

Nguyên lý hoạt động của kính thủy lò hơi dựa trên quy tắc bình thông nhau. Thiết bị được kết nối trực tiếp với lò hơi, tạo ra một hệ thống kín, giúp mực nước trong ống thủy luôn cân bằng và phản ánh chính xác mực nước thực tế bên trong lò.

Khi mức nước trong lò hơi có sự thay đổi (tăng hoặc giảm), mực nước trong ống thủy cũng thay đổi tương ứng. Nhờ nguyên lý này, người vận hành có thể theo dõi chính xác mức nước trong lò hơi và điều chỉnh kịp thời khi cần thiết, đảm bảo lò hơi luôn hoạt động trong trạng thái an toàn.


Ống thủy lò hơi hoạt động dựa trên quy tắc cân bằng áp suất
và nguyên lý bình thông nhau

4. Phân loại ống thủy lò hơi

Kính thủy lò hơi được phân chia thành hai loại chính dựa trên cấu tạo và phương thức hiển thị, đó là kính thủy tối (Reflex Level Gauge) và kính thủy sáng (Transparent Level Gauge). Mỗi loại có những đặc điểm và ứng dụng riêng biệt.

4.1. Kính thủy sáng (Transparent Level Gauge)

Kính thủy sáng được thiết kế với hai tấm kính phẳng song song, cho phép người vận hành nhìn xuyên qua để quan sát trực tiếp. Loại này thường được sử dụng khi cần quan sát màu sắc hoặc độ trong suốt của chất lỏng.

Nguyên lý hiển thị: Mực chất lỏng được nhìn thấy trực tiếp qua hai tấm kính. Loại này đặc biệt hữu ích khi cần lắp thêm đèn chiếu sáng phía sau để dễ quan sát hơn trong điều kiện thiếu sáng.
Ưu điểm: Cho phép quan sát trực tiếp màu sắc và tình trạng của chất lỏng.

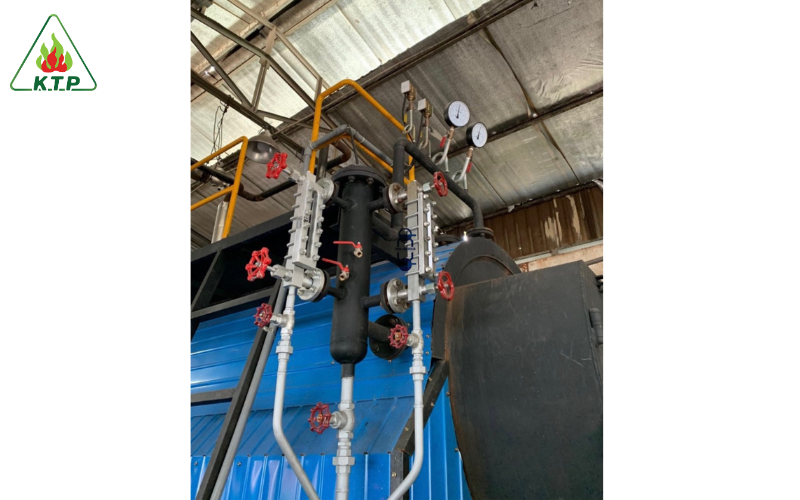

Kính thủy lò hơi sáng được thiết kế để quan sát tình trạng nguyên liệu khi nước còn trong suốt

4.2. Kính thủy tối (Reflex Level Gauge)

Kính thủy tối là thiết bị có vai trò quan trọng trong việc kiểm tra mức nước trong lò hơi một cách trực quan. Kính thủy loại này chỉ có một tấm kính với các rãnh lăng kính ở mặt trong, tiếp xúc trực tiếp với chất lỏng.

Nguyên lý hiển thị: Khi ánh sáng chiếu vào, hơi nước và nước sẽ hiển thị hai màu sắc khác nhau do hiệu ứng khúc xạ ánh sáng. Vùng có hơi nước sẽ có màu sáng (bạc), trong khi vùng có nước sẽ có màu tối (đen), giúp người vận hành dễ dàng phân biệt.
Ưu điểm: Độ bền cao, dễ dàng lắp đặt, chi phí thấp hơn và hiển thị rõ ràng khi quan sát ở khoảng cách xa.

5. Ứng dụng của ống thủy lò hơi

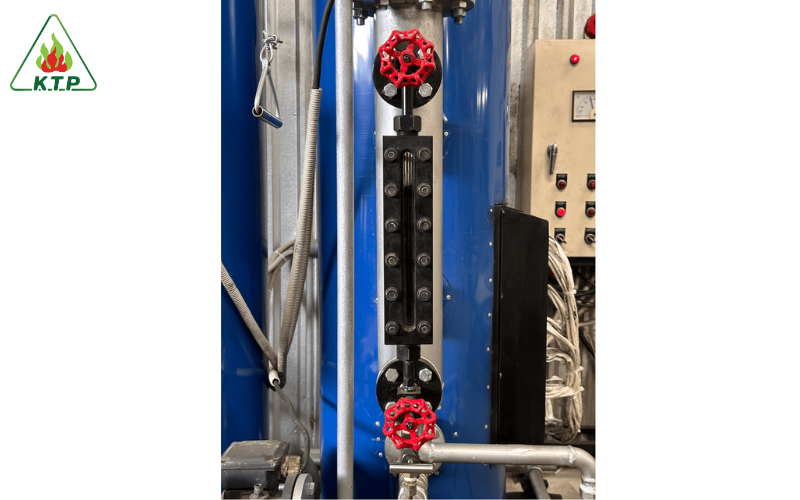

Kính thủy lò hơi đóng vai trò quan trọng trong việc giám sát và kiểm soát quá trình nhiệt trong nhiều ngành công nghiệp khác nhau, góp phần nâng cao hiệu suất vận hành và đảm bảo an toàn cho toàn bộ hệ thống:

Trong lò hơi, nhà máy nhiệt điện: Thiết bị này hỗ trợ quan sát quá trình tạo hơi nước, kiểm soát áp suất và nhiệt độ để duy trì hiệu suất ổn định và an toàn trong suốt quá trình vận hành.
Ngành hóa chất: Sử dụng ống thủy lò hơi để hỗ trợ theo dõi các phản ứng hóa học, đảm bảo chất lượng sản phẩm và an toàn trong quá trình sản xuất các hóa chất công nghiệp.
Ngành thực phẩm và đồ uống: Thiết bị được sử dụng để giám sát quy trình nấu nước, xử lý nhiệt, đảm bảo sản phẩm đạt tiêu chuẩn vệ sinh an toàn thực phẩm.
Ngành dầu khí: Ứng dụng kính thủy nồi hơi trong các quá trình chưng cất dầu, xử lý nhiệt, giúp kiểm soát quá trình sản xuất một cách hiệu quả và an toàn.
Ngành sản xuất giấy: Sử dụng thiết bị này để theo dõi hơi nước trong quá trình xử lý bột giấy, đảm bảo chất lượng giấy đầu ra đạt tiêu chuẩn kỹ thuật yêu cầu.


Ống thuỷ lò hơi được ứng dụng trong nhiều ngành công nghiệp hiện đại

6. Sử dụng ống thủy lò hơi cần lưu ý gì?

Hiện nay, ống thủy lò hơi là một thiết bị sử dụng bắt buộc phải có trong mỗi lò hơi. Để sử dụng hiệu quả và an toàn, khi lựa chọn, người dùng cần lưu ý một số vấn đề quan trọng sau đây:

Tương tự như các thiết bị kỹ thuật khác, khi sản xuất và cung cấp kính thủy lò hơi, nhà sản xuất sẽ cung cấp những thông số kỹ thuật đi kèm sản phẩm để người dùng lựa chọn sản phẩm phù hợp với nhu cầu cụ thể của mình. Các thông số kỹ thuật cơ bản của một ống thủy bao gồm:
- Kích thước đa dạng như 190x34x17, 220x34x17, 280x34x17, 250x34x17, 320x34x17, 350x34x17mm;
- Kính tròng có đường kính từ 30-500mm và độ dày từ 3-19mm;
- Hình dạng có thể là ống thủy trong hoặc ống thủy dài;
- Nhiệt độ làm việc từ 350-450°C;
- Áp suất làm việc ≤ 100 bar;
- Chất liệu thân thường là thân thép đúc hoặc thép không gỉ;
- Kiểu kết nối có thể lắp mặt bích hoặc nối ren;
- Xuất xứ: Việt Nam, Hàn Quốc, Đài Loan, Nhật Bản…
Lựa chọn kích thước ống thủy phù hợp với lò hơi đang làm việc. Kích thước cần xem xét bao gồm: chiều dài, mặt bích, chiều rộng, chiều cao và áp suất hoạt động.
Kiểm tra thường xuyên theo lịch định kỳ để xác định xem bề mặt ngoài thiết bị có vấn đề nứt vỡ hay hư hại gì không.
Nếu trong quá trình vệ sinh phát hiện lưu chất đóng cặn thì cần loại bỏ ngay lập tức. Có thể xử lý cặn bẩn bằng cách sử dụng các van xả khí khi lò hơi tạm dừng hoạt động.
Chất lỏng trong quá trình vận hành có thể gây ăn mòn kính như kiềm ở nhiệt độ cao hoặc acid flohydric, vì vậy nên lắp thêm một tấm chắn mica hoặc tấm chắn bằng Polytetrafluoro Chloroethylene để bảo vệ kính một cách tối ưu nhất.

Với những thông tin chi tiết được trình bày trong bài viết, hy vọng người đọc đã có cái nhìn toàn diện về ống thủy lò hơi và có thể áp dụng vào thực tế một cách hiệu quả. Việc lựa chọn và sử dụng đúng loại ống thủy phù hợp không chỉ đảm bảo an toàn mà còn góp phần kéo dài tuổi thọ và nâng cao hiệu suất của toàn bộ hệ thống lò hơi. Nếu bạn còn điều gì thắc mắc, hãy liên hệ ngay với Kim Trường Phúc để được hỗ trợ nhé!
